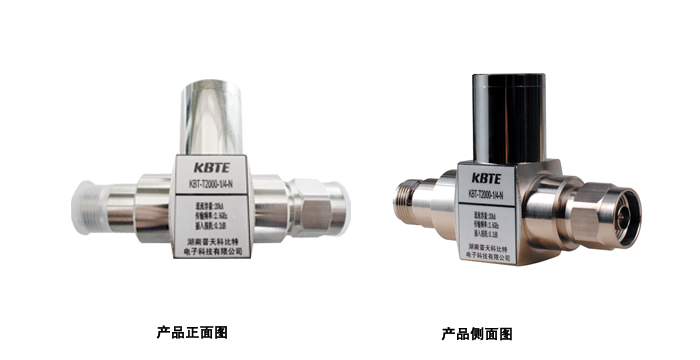

一、 技术参数
|
名
称
|
型号
|
规
格
|
接口
|
频率
|
驻
波
比
|
插入
损耗
（dB）
|
特性
阻抗
（Ω）
|
通流
容量
（KA）
|
工作
电压
（V）
|
限制
电压
（V）
|
保护
对象
|
外观尺寸
|
|
1/4λ
型天馈
防雷器
|
KBT-T2000
|
1/4-N
|
N
|
0.8~2.5
|
＜1.2
|
≤
0.2dB
|
50
|
20KA
|
24V
|
400V
|
接收机
发射机
|
27×60×90
|
|
KBT-T2000
|
1/4-L29
|
L29
（7/16）
|
35×60×71
|
二、产品用途
KBT-T2000-1/4λ型天馈防雷器采用高通滤波器，利用四分之波长的短路杆泄放雷电流技术，适合全天候使用；残压低、功率大、频带宽、插入损耗小。放电能力强大可达40kA(8／20us)，性能稳定，免维护。用于移动基站、雷达基站、通信站、电差转台、寻呼台等大功率馈线系统的保护，产品具备标准接口，安装维护极为便捷。
三、主要特点
◇驻波比<1 .2
◇插入损耗<0.2dB
◇带宽为800MHz到2. 5GHz
◇最大放电电流lmax：40kA(8／20us)
◇接头：7／J6，N，TNC等
四、 基本原理
KBT—T2000系列1／4λ型天馈防雷器采用种四分之波长的短路杆，此短路杆连接电缆芯线和外部接地，起带通滤波器的作用。根据同轴线理论，长度为1／4波长的任意奇数倍的短路线并联在同轴线时，对沿同轴线传输的信号波会产生非常大的阻抗。按照传输频率制作固定长度的短路杆，正常信号传输时，短路杆不对其产生作用，而当线路产生电涌时，由于雷电频谱较低(从几百kHz到几MHz)，短路杆对地短路，将电涌从正常的频率信号中过滤掉，使电涌不能到达设备。由于时间短(皮秒级)，不会影响正常工作，雷电过后防雷器又恢复到正常工作状态。
