产品用途：

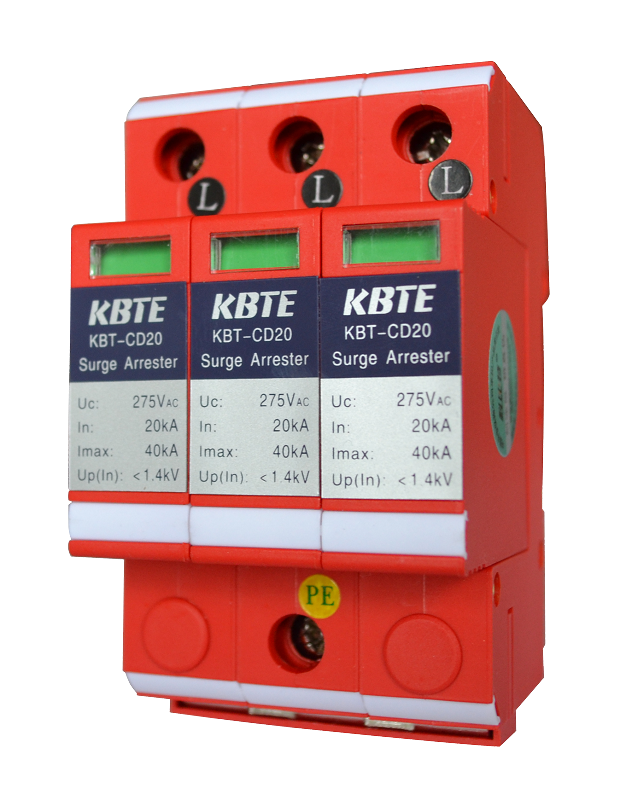

KBT-CD20电涌保护器，适合TT、TN-C、TN-C-S等各种电网制式。该系列电源防雷模块并联安装在电源线路上，不影响电源线路的正常工作。模块式设计，体积小，36mm标准轨道安装，可安装在各种电源、开关箱和其它电气设备内。
主要特点：
1.响应时间快：响应时间≤25纳秒；
2.自保护电路：内置过热断路装置，彻底避免火灾发生；
3.工作状态显示：设有劣化指示窗口，正常时为绿色，当指示窗口变为红色，表明该回路的防雷器已不能工作，需维修；
4.通流容量大：根据供电系统的第一级、第二级、第三级防雷需要，备有通流容量不同的电源防雷模块可供选择；
4.通流容量大：根据供电系统的第一级、第二级、第三级防雷需要，备有通流容量不同的电源防雷模块可供选择；
5.性能优越：核心元件采用国际知名品牌，性能稳定可靠；
6.遥信告警装置：该装置是一个模块失效开关接口，同时具有常开和常闭接点；(可选配置)
7.限制电压低：残余电压低于标准要求的保护水平；
8.保护方式：根据TN电网的特点，模块的保护方式设计为N—PE、L—PE；
9.使用便捷：35mm标准导轨安装，模块式结构，安装简单，方便维护。
主要技术参数：
|
产品型号
|
KBT-CD20
|
|
额定电压Un
|
230/400VAC
|
|
持续工作电压Uc
|
275VAC
|
|
动作电压
|
430V
|
|
标称通流容量In(8/20μs)
|
20kA
|
|
最大通流容量Imax(8/20μs)
|
40kA
|
|
保护水平Up
|
1.4kV
|
|
劣化指示
|
有
|
|
外观尺寸
|
72×66×90mm
|
II级试验（T2）：（盾型结构防雷模块）
|
型号
|
保护模式
|
Imax（kA）
|
In（kA）
|
Uc（V）
|
Up（kV）
|
组合方式
|
|
KBT-CD20
|
L/N-PE
|
40
|
20
|
275
|
1.4
|
4P
|
